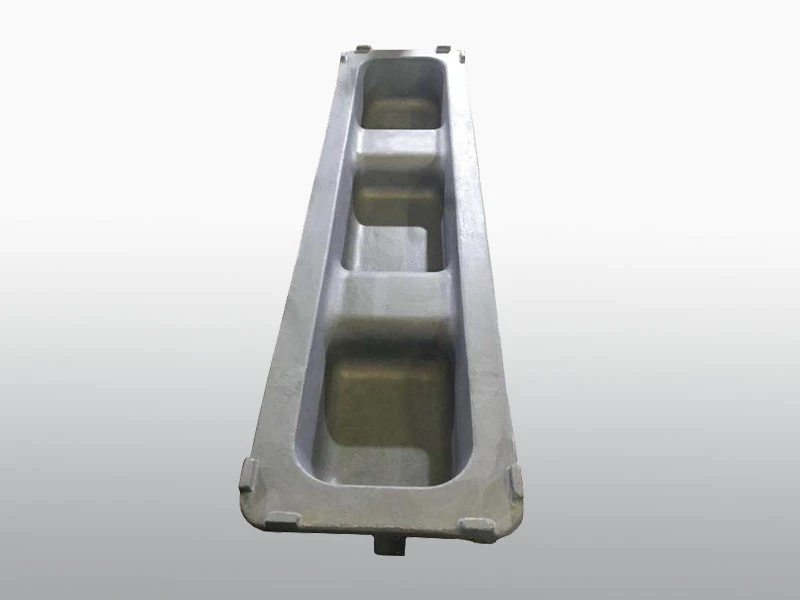

Hvad er kapaciteten af ​​de små ingotforme?

7-9kg små ingot-formeer sædvanligvis lavet af højtemperaturbestandige materialer, såsom grafit, stål, støbejern osv. De bruges normalt til støbning af små metalbarrer, eksperimentel støbning osv. Derfor er det at vælge de rigtige barreforme nøglen til at opnå nøjagtig og konsistent støbning resulterer i metalbearbejdningsoperationer.

Små 7-9kgs ingot-forme har typisk følgende dimensioner:

Længde:10-12 tommer (250-300mm). Længden af ​​formen skal være tilstrækkelig til at rumme den ønskede barrestørrelse, samtidig med at den giver tilstrækkelig ekstra plads til indløbs- og løbesystemet.

Bredde:3-4 tommer (75-100mm). Bredden bestemmes af den ønskede barrebredde og pladsbehov til løbesystemet.

Højde:2-3 tommer (50-75mm). Højden af ​​formen skal være tilstrækkelig til at dække det forventede metalvolumen for barren under hensyntagen til normale krympningshastigheder under cementering.

Disse dimensioner giver en passende formhulstørrelse til støbning af de fleste legeringer i 7-9kg barrer. Rektangulære former er almindelige på grund af deres effektive stablings- og transportegenskaber. Ikke desto mindre kan andre små formformer ligeledes anvendes afhængigt af den særlige anvendelse og forudsætninger.

Beregning af kapacitet og størrelse af en7-9kg små ingot-formeinvolverer flere nøglefaktorer:

◆ Ingot legeringstype og densitet:Densiteten af ​​legeringen påvirker det nødvendige volumen af ​​formhulrummet. Legeringer med højere densitet vil kræve mindre volumen for at nå barrens målvægt.

◆ Ingots målvægt:Den ideelle belastning af barren til denne situation, 7-9kg, er en presserende grænse for at bestemme formstørrelsen og -grænsen.

◆ Krympningsfaktor:Hver kombination har en særlig krympningsfaktor, som bør tages i betragtning under projekteringen. Sædvanligvis anvendes en krympningsvariabel på 5-8 % for at repræsentere faldet i volumen under cementering.

◆ Designforhold:Planovervejelser, for eksempel niveau til bredde til længde proportioner, er vigtige for at garantere soliditet og formbarhed af barren. Disse proportioner hjælper med at bestemme den generelle form og aspekter af formen.

◆ Standard ingotstørrelser:Kundepræferencer for standardstørrelser af bloksten kan også påvirke udformningen af ​​formhulrummet.

Ved at tage disse faktorer i betragtning kan formhulrummets størrelse beregnes nøjagtigt til at producere barrer inden for det ønskede vægtinterval på 7-9kg efter at have overvejet krympning. Simuleringssoftware bruges almindeligvis til at optimere design og kapacitet af barreformen, hvilket sikrer effektive og effektive støbeprocesser.

Design af en effektiv7-9kg små ingot-formeinvolverer at overveje forskellige nøgleaspekter for at sikre optimal ydeevne og kvalitetsstøbning:

◆ Kavitetsstørrelse:Formhulrummet bør være designet til at forpligte den ideelle kapacitet af barren under hensyntagen til variabler, for eksempel amalgamtype, vægt og krympningshastighed. Hulstørrelsen bør ligeledes opgraderes for effektiv udnyttelse af materialer og begrænse spild.

◆ Tilspidsede eller trækvinkler:At inkludere koniske eller trækvinkler i formdesignet er afgørende for at lette fjernelse af den størknede barre uden at forårsage skade på formen eller selve barren. Vinklen bør vælges omhyggeligt for at balancere let fjernelse med minimering af defekter i barreformen.

◆ Standard Lug mønstre:Inkorporering af standard lugemønstre på formbundene muliggør lettere håndtering og transport af barrerne, når de er støbt og størknet. Knækmønsteret bør vælges baseret på den ønskede håndteringsmetode og kravene til nedstrømsprocesser, der vil bruge barrerne.

◆ Robust konstruktion:Formen bør udvikles kraftigt til at modstå den belastning og varme angst, der opleves under projektionssystemet, hvilket garanterer levetid og stabil udførelse. Materialevalget og konfigurationen bør tænke på formens normale mekaniske belastninger, temperaturvinkler og varme forlængelsesegenskaber.

◆ Korrekt belægning:Påføring af en rimelig belægning på formens overflader forhindrer massen i at forblive, hvilket garanterer glat udledning af ingots og holder trit med formen i det lange løb. Belægningsvalget bør baseres på den legering, der støbes, og de temperatur- og trykforhold, der opleves under støbningen.

◆ Køling:Implementering af køleforanstaltninger såsom luftspalter eller kølelinjer i formdesignet hjælper med at regulere størkningsprocessen og kontrollere temperaturfordelingen for ensartet barrekvalitet. Kølesystemets design skal optimere kølehastigheden og minimere termiske gradienter for at reducere risikoen for defekter i ingotstrukturen.

◆ Mekaniseret støbningsevne:At have motoriseret støbningsevne forbedrer effektiviteten og effektiviteten i det fremspringende system, idet man overvejer stabil og nøjagtig støbning af barrer. Automatiseringssystemets design bør optimeres for at reducere cyklustiden, minimere skrotmængder og forbedre sikkerheden.

Ved at tage hensyn til disse vitale overvejelser i formplanen kan producenter strømline deres ingot-forme for pålideligt at skabe top notch ingots, der opfylder de nødvendige detaljer, samtidig med at de garanterer dygtighed og pålidelighed i det projekterende system.

I barrestøbningsprocessen af7-9kg små ingot-forme, anvendes flere kontroller for at sikre både kapacitet og kvalitet:

◢ Temperatur- og kemikontrol:Temperaturen og videnskaben om flydende er fast kontrolleret for at holde trit med kompositmaterialets ideelle kvaliteter. Denne kontrol er afgørende for at opnå ensartet barrekvalitet og egenskaber.

◢ Præcise hældesystemer:Automatiserede hældesystemer bruges til at fordele det smeltede metal jævnt i formene. Disse systemer sikrer nøjagtig og kontrolleret hældning, hvilket minimerer variationer i barrens vægt og form.

◢ Automatiseret formhåndtering:Automatiserede transportører eller robotsystemer anvendes til at indsætte og fjerne forme fra støbejernet. Denne computerisering opgraderer færdigheder og mindsker satsningen på menneskelige fejl i at tage sig af cyklus.

◢ Programmerede kølesekvenser:Hver legering har specifikke kølekrav for at opnå den ønskede størkningshastighed og struktur. Programmerede kølesekvenser følges for at styre køleprocessen, hvilket sikrer ensartethed og konsistens i de størknede barrer.

◢ Afstøbningsspecifikationer:Afformning, metoden involveret i at fjerne de fastgjorte barrer fra formene, følger alvorlige detaljer for at forhindre forvridning eller skade på barrerne. Korrekte afformningsteknikker hjælper med at bevare formen og integriteten af ​​barrerne.

◢ Robotarmudtrækning:Mekaniske arme bruges ofte til hurtigt og produktivt at fjerne de størknede barrer fra formene. Mekaniske rammer garanterer nøjagtig og pålidelig udvinding, hvilket mindsker risikoen for skade eller forvrængning under evakueringscyklussen.

◢ Inspektion af visionsystemer:Vision-systemer bruges til at inspicere hver barres dimensioner og overfladekvalitet. Disse systemer anvender kameraer og algoritmer til at verificere, at barrerne opfylder specificerede tolerancer og kvalitetsstandarder.

Ved at implementere disse kontroller kan automatiserede barrestøbningsprocesser opnå optimal kapacitet og ensartethed, hvilket sikrer ensartet produktion af højkvalitets barrer, der opfylder kundernes krav.

Til7-9kg små ingot-forme, formstørrelser omkring 10x4x2 tommer er typiske for at opnå målkapaciteten, når legeringer, krympningshastigheder og designforhold tages i betragtning. Kapaciteten er konstrueret baseret på barren-legeringen, vægtmål og forarbejdningskrav. Med optimerede forme og kontrolleret støbning kan støberier effektivt producere barrer i korrekt størrelse. Mere information kontakt os påtech@huan-tai.org.

Referencer

1. ASM-håndbog, bind 15: Casting (2008).

2. Beeley, P. (2001) Støberiteknologi. Butterworth-Heinemann.

3. Dantzig, J. & Rappaz, M. (2009). Størkning. EPFL Tryk.

4. Jones, D. & Bhadeshia, H. (1997). Metalstøbning. Encyclopedia of Advanced Materials, 2, 1174-1182.

5. Rao, PN (2006). Fremstillingsteknologi - Støberi, formning og svejsning. Tata McGraw Hill.
